期限
空对空能量回收通风装置
配备独立的风机和空气过滤器，可以独立完成通风和能量回收功能，也可以与送风系统组合完成通风和能量回收功能。 通常称为能量回收装置或热回收装置。
空气对空气热交换器
将排风中的热（冷）传递给送风的传热设备习惯上称为热回收装置，也称为能量回收组件。
热回收的目的
1、减少加热（冷却）装置的容量。
2、减少制冷制热设备、空气处理设备、水泵、管道等诸多设备的投资。
3、全年减少能源消耗。
4、降低运营成本。
5、减少环境污染，减少温室气体排放，保护环境。
相关标准
《公共建筑节能设计标准》（GB50189-2015）和《通风空调系统运行管理规范》GB50365-2005规定：
当建筑物内设有集中排风系统且满足下列条件之一时，应设置排风热回收装置： 排风热回收装置的额定热回收效率（全热和显热）不应低于60%。
1、送风量大于或等于3000m3/h、新风与排风温差大于或等于8℃的直流空调系统；
2、设计新风量大于或等于4000m3/h的空调系统，新风与排风温差大于或等于8℃；
3、配备独立的新风、排风系统。
热回收装置的类型
1、回转式全热回收装置
2、板式显热回收装置
3、板翅式全热回收装置
4、热管显热回收装置
5、溶液吸收式全热回收装置
6、液体循环显热回收装置

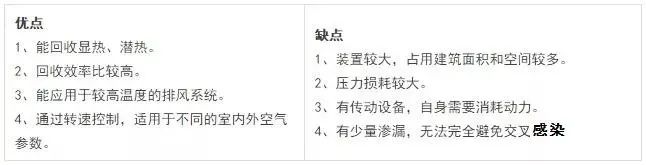

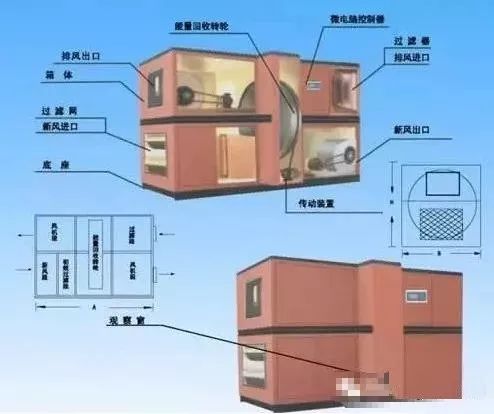

回转式热回收装置

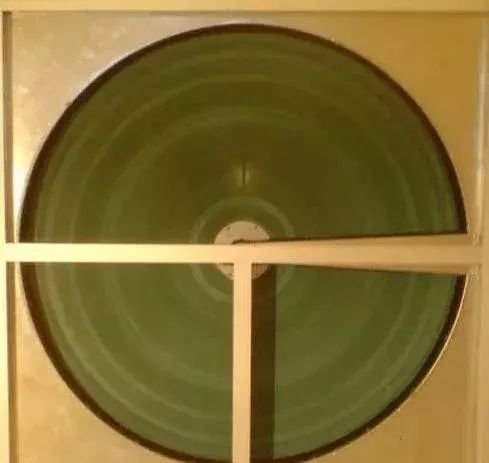

1、旋转式热回收装置的核心部件是转子。
2、以特种复合纤维或铝合金箔为载体，覆盖蓄热、吸湿材料而成。

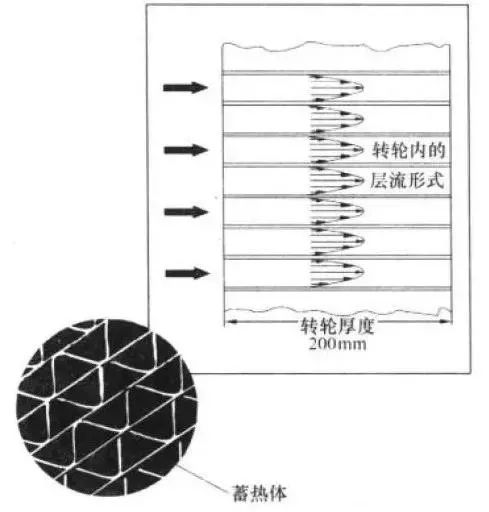

3、加工成波纹板和平板，然后卷制成一层平板和一层波纹板交替的圆柱形蓄热芯。
4、层与层之间形成许多蜂窝状的通道，即气流通道。

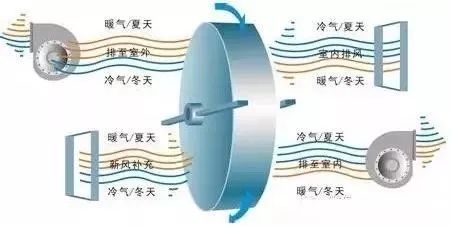

工作准则

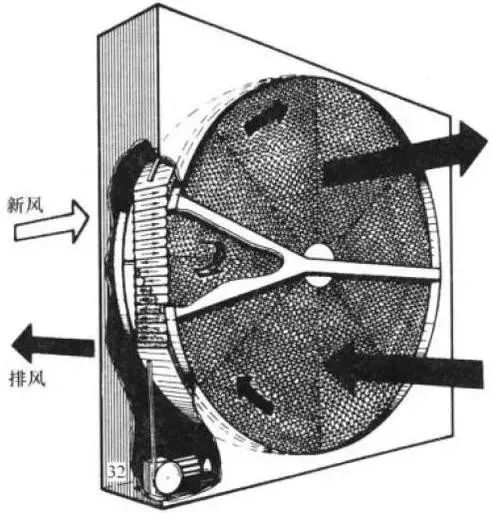

1、转轮作为蓄热核心。 新鲜空气通过显热流道的一个半圆，废气同时以相反方向通过流道的另一半圆。 排出的空气向蓄热芯释放热量，排出的空气温度降低，蓄热芯的温度升高。
2、当冷的新风与热的蓄热芯体接触时，由于存在温差，芯体向新风释放热量，新风温度升高。
3、夏季制冷运行时，处理过程相反。
4、在全热流道热回收装置中，在传热的同时，还有水分的传递。 这是因为废气中水蒸气的分压高于蓄热芯表面涂层的分压，因此废气中的水蒸气被涂层吸附。
5、随着转轮的旋转，吸湿的转轮芯转入转轮的另一个半圆形部分（新风进入段）。 由于新鲜空气的水蒸气分压低于芯表面涂层，水蒸气从芯涂层转移到新鲜空气。

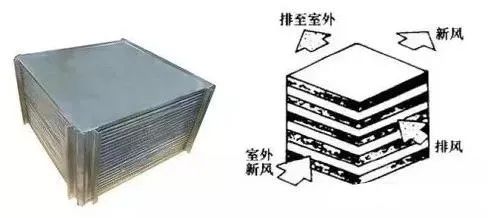

板式显热回收装置
工作准则
工作准则

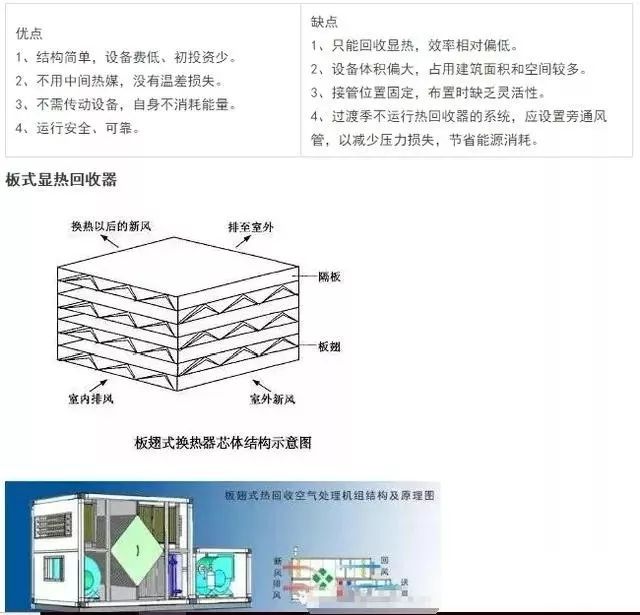

以多孔纤维材料经过特殊加工的纸为基材，其表面经过特殊处理，制成波纹状传热传质单元。 然后将单元体横向叠放，将单元体与隔板的峰谷处用胶水粘合在一起，然后与固定框架连接，形成整体的全热回收装置。

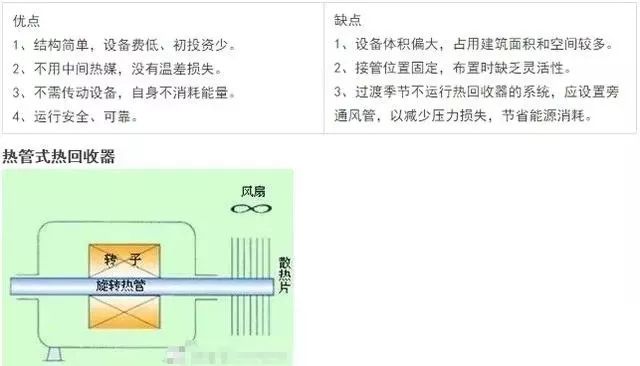

热管是利用氨等工作流体的相变进行热交换的热交换元件。 其结构示意图如图所示：
当热管（蒸发段）的一端受热时，管内的工作流体因吸热而汽化。 吸收热量后的气态工质沿管子流至另一端（冷凝段），向被加热介质释放热量。 气态工质因热量损失而凝结成液态，并在毛细管和重力的作用下流回蒸发段，从而完成一个热力循环。
工作准则
采用具有吸湿、放湿特性的盐溶液（溴化锂、氯化锂、氯化钙及混合溶液）作为循环介质，通过盐的吸湿、蓄热作用，在新风与排风之间传递能量和水蒸气。解决方案，实现充分热交换。
常温下，一定浓度溶液的表面蒸气压低于空气中水蒸气的分压。 水蒸气从空气转移到溶液中，空气湿度降低，吸收水分和吸附热的溶液浓度降低，温度升高。 。 当溶液浓度降低、温度升高时，其表面蒸气压升高。 当溶液表面蒸气压大于空气中水蒸气分压时，溶液中的水蒸发到空气中，实现空气的加湿过程。 利用盐溶液吸湿放湿的特性，实现新风与室内排风之间的热湿传递过程。
工作准则

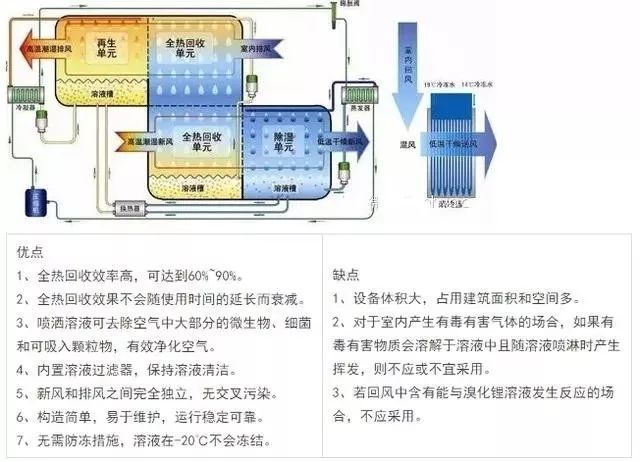

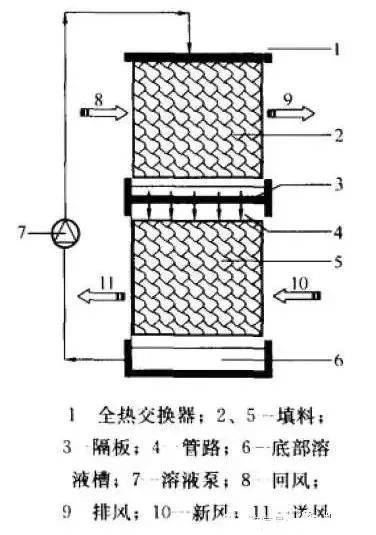

1、溶液全热回收装置主要由换热器和溶液泵组成。 热交换器由填料和溶液罐组成。 填料用于增加溶液与空气的有效接触面积，溶液罐用于储存溶液。 溶液泵的作用是将溶液从换热器底部的溶液罐输送到顶部，通过喷淋使溶液与填料内的空气充分接触。
2、溶液全热回收装置分上下两层，分别连接通风或空调设备的排风侧和新风侧。 冬季，排出的空气温度高于新鲜空气的温度。 当废气经过热交换器时，溶液温度升高，水分含量增加。 当溶液与新鲜空气接触时，它会释放热量和水分，使新鲜空气升温并加湿。 夏季则相反，新鲜空气被冷却和除湿，排出的空气被加热和加湿。
3、多个单级全热回收装置可串联组成多级溶液全热回收装置。 新风和废气逆向流经各级，与溶液进行热质交换，可进一步提高总热交换效率。
液体循环热回收装置
工作准则

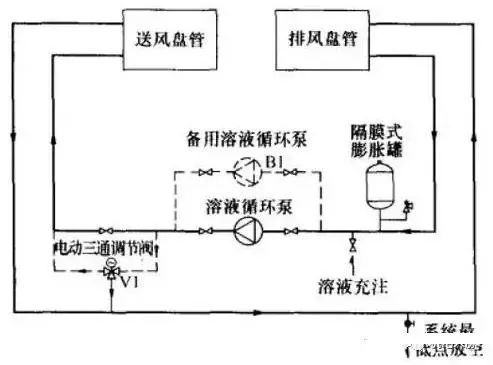

液体循环热回收装置，习惯上也称为中间热介质热回收装置或组合热回收装置，由安装在排风管道和新风管道中的两套“水-空气”换热器（空气）组成。 冷却器/加热器）是由管道连接组成的系统。 为了保持管道内的液体不断流动，管道内安装有循环水泵。
冬季，由于排风温度高于循环水温度，空气与水之间存在温差； 因此，当废气流经“水-空气”换热器时，废气中的显热传递给循环水，因此废气温度降低，水温升高。 此时，由于循环水的温度高于新风入口温度，水将从废气中获得的热量传递给新风，新风因得热而温度升高。 。
夏季，工艺流程相同，但传热方向相反。 液体一般是水。 在严寒和严寒地区，为防霜冻，应使用乙二醇水溶液； 应根据当地室外温度和乙二醇冰点选择不同浓度。

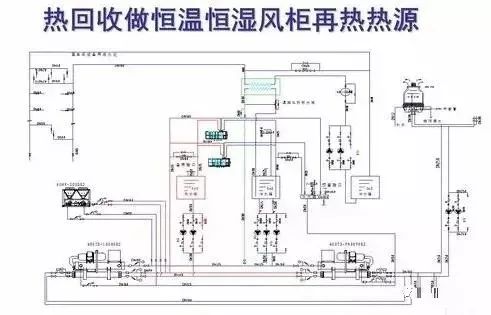

热回收方式

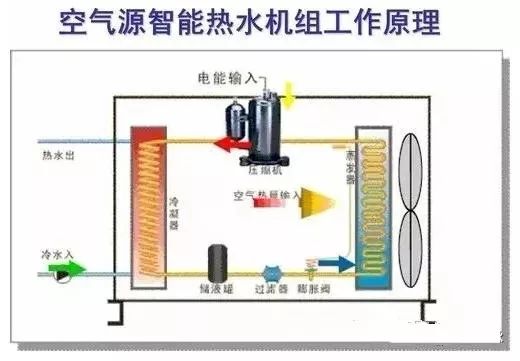

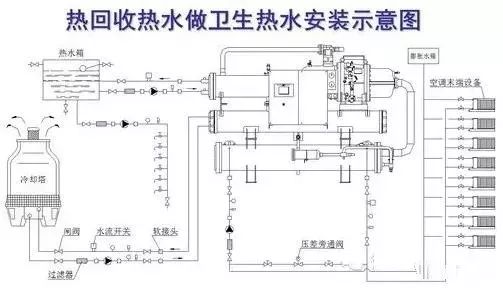

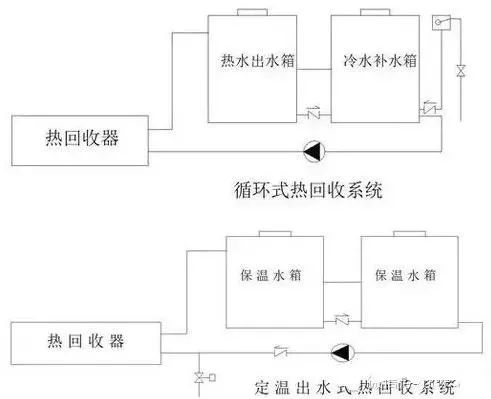

循环式：热水通过热回收装置与水箱之间的循环泵加热。
定温出水式：冷水进入热回收装置被加热后通过恒温电动阀间歇排放至水箱。
热回收类型：管壳式热回收和板式热回收。
热回收装置的几个原则
正确使用热回收系统
1. 使用条件
当冬季和夏季室内外温差大于或等于8℃时，安装集中排风系统，需要将空气排至室外。
2、正确操作
(1)适当的使用时间
(2)阀门开关正确
(3)风扇是否正确开启
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
